一、項目背景需求

二、項目核心難點

1. 碼制工藝兼容難度高：需同時識別噴碼、通孔碼兩類不同工藝生成的 PCB 小碼，兩類碼成像特征差異大；

2. 大視野 + 高精度沖突：覆蓋整托盤大識別范圍，又要識別微小條碼，客戶拒絕多相機方案、拒絕單塊板逐一檢測；

3. 反光干擾嚴重：PCB 板面易反光，畫面中心容易出現過曝亮斑，直接造成條碼無法解析。

三、設備選型

選用MV?ID5200M?00C?NNN 工業讀碼器，搭配白色雙條光光源，整套采用單機方案，無需多臺相機。

海康ID5000系列全功能型固定式工業讀碼器

四、方案部署實施

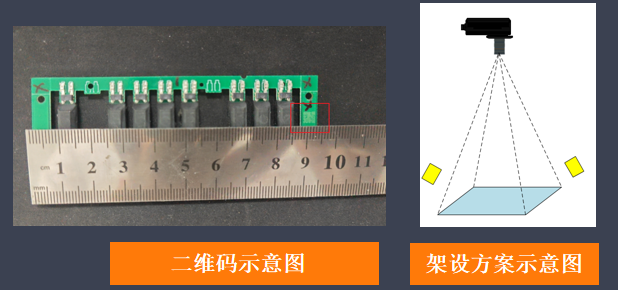

1. 設備借助桁架機構吊裝在托盤上方；

2. 整機傾斜 3?5° 安裝，規避 PCB 板面反射造成畫面中心過亮；

3. 啟用白色雙條光做低角度打光，弱化鏡面反光，改善小碼成像質量。

五、方案應用效果

整套單機方案實現整托盤一次性掃碼，可穩定兼容噴碼、通孔碼兩種打碼工藝，實際讀碼率穩定保持99.9% 以上。項目測試驗收通過，完全匹配客戶現場工況，成功替代基某士 SR20XX 設備。

六、方案亮點

1. 單機完成整托盤讀取，無需多相機組網，不用單品逐個檢測，降低設備成本與調試工作量；

2. 雙工藝兼容識讀，一套設備同時處理噴碼、通孔小碼，適配 PCB 多樣化打碼工序；

3. 光學調試優化：傾斜安裝 + 低角度雙條光，解決 PCB 板面反光過曝痛點；

4. 高讀碼可靠性，讀碼率可達 99.9%，保障產線連續生產，可直接對接 MES 系統完成產品追溯。
