產線掃碼必備工具：東集HS325DP AI工業無線掃碼槍毫秒級識別

隨著智能手機、可穿戴設備等3C產品持續向輕薄化、高集成度升級，PCB主板布線與貼片空間被非一般壓縮。為兼顧小型化設計與全流程質量追溯，行業普遍采用微型DPM二維碼作為PCB專屬“身份碼”，成為SMT智能制造數據采集與產品溯源的核心載體。

高速SMT產線對掃碼速度、穩定性、場景適配性要求極高，而微型DPM碼極易受尺寸、高溫工藝、板材材質及設備形態干擾，成為制約工廠提質增效的核心瓶頸。今天我們將系統拆解SMT產線四大掃碼痛點，針對性解析東集HS325DP AI工業無線掃碼槍的核心技術優勢，以及設備落地后的實際生產價值。

一、 3C電子SMT產線數據采集的四大現實痛點

SMT產線涵蓋了絲網印刷、貼片、回流焊接及人工抽檢等數十道復雜工序。在這一嚴苛的制造環境中，數據采集設備需要應對來自條碼物理特性、工藝過程干擾以及車間現場環境的多重考驗：

1、條碼小尺寸與高密度限制

為避免占用寶貴的PCB布線與貼片面積，印刷或鐳雕在PCB邊緣、狹縫處的DPM二維碼密度極高（3mil–5mil級別）。常規通用型工業掃描設備由于光學分辨率不足、景深范圍狹窄或成像算法欠缺，在面對此類微型條碼時經常出現對焦緩慢、圖像模糊乃至根本無法焦距對準的問題。

2、回流焊等高溫工藝帶來的表面光熱干擾

PCB基材在經歷高溫回流焊、過爐及防潮涂覆等工藝后，表面往往會殘留助焊劑、松香油污或氧化物。激光直接雕刻（鐳雕）的點陣或連續線條在高溫后極易發生對比度衰減，甚至出現基材反射光分散、條碼邊緣發生微米級形變等現象，使得條碼與背景之間的界限變得模糊不清。

3、多材質與復雜底色的對比度失真

隨著柔性電路板（FPC）、剛柔結合板及多層微型板材的廣泛應用，PCB底色涵蓋了綠油、黑油、藍油以及裸銅材質。不同材質對光的吸收與反射率差異巨大，在傳統單一固定光源（如純白光）照射下，強光區易過曝，暗光區易欠曝，極易造成掃描成像對比度失真。

4、有線設備對緊湊工位與跨工位操作的限制

SMT車間的工位空間緊湊，且包含抽檢、返修、首件檢驗等多個需要靈活移動掃碼的環節。傳統有線掃描槍的連接線纜極易與傳輸皮帶、治具或夾具糾纏，不僅增加了作業人員的操作負荷，還存在因拉扯線纜導致PCB板掉落損壞的隱患。

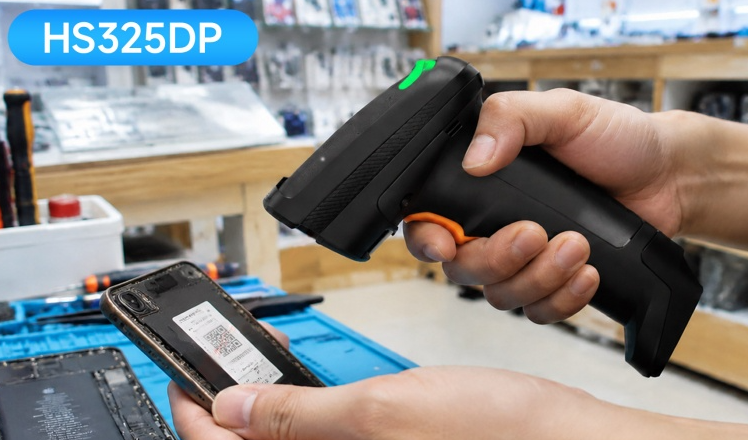

東集HS325DP AI工業 無線掃描槍DPM碼掃描槍

二、東集HS325DP AI工業無線掃碼槍的技術適應性與破解之道

針對3C電子SMT主板追溯中的特定需求，東集工業無線掃描槍HS325DP 通過硬件配置與AI圖像算法的深度協同，提供了相對應的技術解決方案：

1、全局快門圖像傳感器與專屬DPM鏡頭

HS325DP 搭載了高分辨率（1080×1280像素）的全局快門CMOS傳感器，能夠有效杜絕卷簾快門在手持移動掃碼時產生的圖像畸變。配合針對DPM應用定制的專業光學鏡頭（水平視場角40.2°，垂直視場角46.9°），設備實現了對一維碼3mil、二維碼5mil的超高精度識讀，并在3.5cm至6.5cm的微距景深范圍內保持清晰成像。

2、AI加持的智能三色漫反射光源系統

針對PCB基材油墨差異及金屬/玻璃反光問題，HS325DP引入了智能可調的三色光源系統，通過多角度漫反射打光消除光斑干擾：

2.1 藍色面光源：專門用于克服金屬曲面、高反光及極低對比度條碼的反射干擾，大幅增強雕刻網格與底色的視覺反差。

2.2 紅色面光源：針對深色油墨（如黑油板、深綠油板）基材，顯著提升圖像襯度。

2.3 白色點光源：適用于普通金屬平面或紙質高密度標簽直雕碼，提供均勻的照明場。

3、雙核處理架構與毫秒級AI解碼算法

設備采用雙核處理硬件架構，并升級了專用AI解碼算法。在捕獲圖像的瞬間，算法能夠自動完成噪點過濾、邊緣增強、缺失像素補償及幾何畸變矯正。即便面對經過回流焊退色、磨損、污染或局部殘缺的高密度DPM條碼，也能實現毫秒級快速解碼，避免單板停頓等待。

4、工業級無線通訊與防靜電（ESD）安全設計

為解決有線線纜的束縛，HS325DP 工業掃碼槍采用了低時延無線通訊技術，在空曠環境下支持長達100米的數據傳輸范圍。內置3150mAh（典型值3500mAh）可拆卸電池，滿電狀態下可支持連續掃描高達10萬次，徹底解決續航焦慮。

更重要的是，作為SMT電子制造車間必備的技術指標，該設備具備高標準的防靜電（ESD）防護能力，支持空氣放電±15KV、接觸放電± 8KV，有效防止因靜電釋放擊穿敏感電子元器件的風險。

三、行業應用總結與落地方案價值

在3C電子制造業邁向智能制造的進程中，SMT主板貼裝工段作為整機質量的源頭，其數據采集的穩定性直接決定了制造執行系統數據的真實性以及物料追溯鏈的完整性。
